KENDİLİĞİNDEN YATAKLAMAYAN

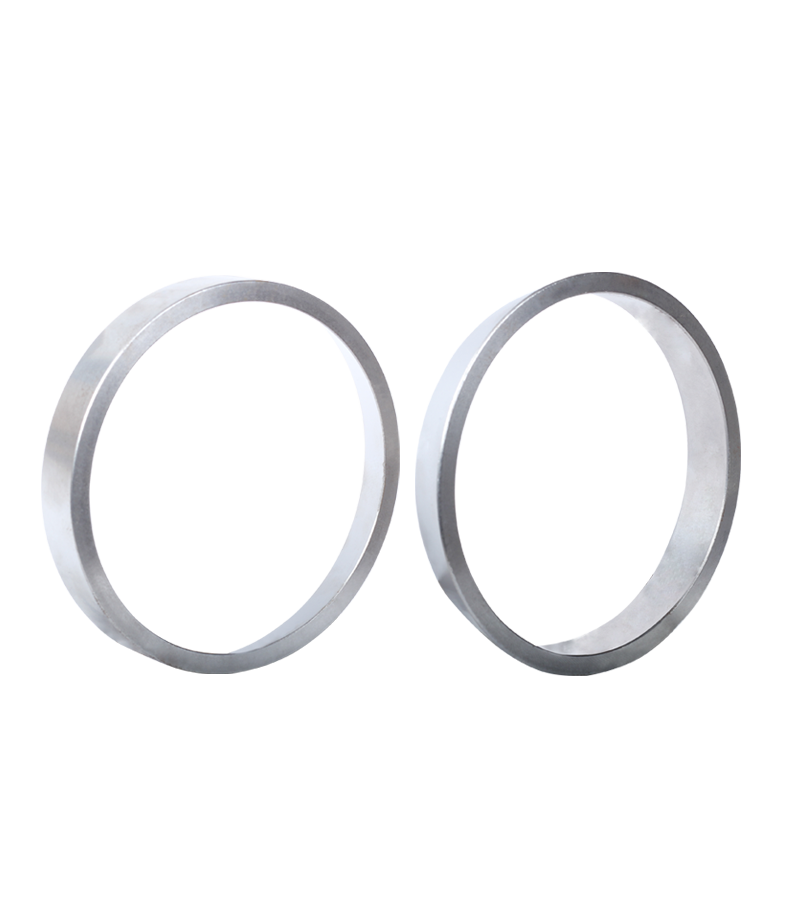

UTL - 150 ; bir iç ve bir dış konik bilezikten oluşmaktadır.

Düşük tork gerektiren yerlere uygulanması
önerilir. Harici sıkma flanşı ile birlikte kullanmak için tasarlanmıştır.

Harici flanş kullanıcı tarafından tedarik edilir.

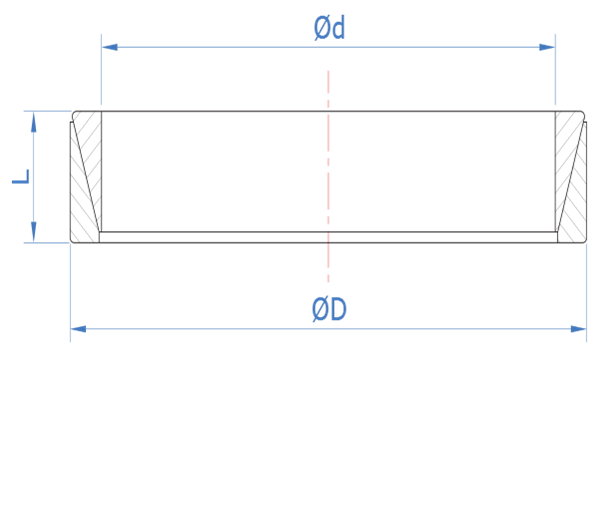

d İç çap
D Dış çap
D1 Fatura çapı
L Toplam uzunluk
L1 Civata hariç uzunluk
L2 Yüzey temas uz.
Ma Vida sıkma döndürme momenti
Mt Aktarılan Max Döndürme Momenti (Fass=0 kN)
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm)
Ph Göbek çapına temas basıncı
Ps Mile temas basıncı
Sipariş Kodu /
Code		 Ölçüler
Dimensions		 Başarımlar
Performances

Ağırlık
Weight

kg
d D L Pt Pa Mt Fass Ps Ph
mm mm mm N N Nm kN N/mm² N/mm²
UTL 150 - 6 6 9 4,5 - 3800 2 0,84 115 75 0,002
UTL 150 - 7 7 10 4,5 - 3900 3 0,86 105 70 0,002
UTL 150 - 8 8 11 4,5 - 5300 5 1,17 120 90 0,002
UTL 150 - 9 9 12 4,5 7650 15600 8 1,76 140 105 0,002
UTL 150 - 10 10 13 4,5 7000 15600 10 1,91 135 105 0,002
UTL 150 - 12 12 15 4,5 7000 15600 11 1,9 115 90 0,002
UTL 150 - 13 13 16 4,5 6500 15600 13 2,02 110 90 0,004
UTL 150 - 14 14 18 6,3 11000 25400 22 3,18 115 90 0,005
UTL 150 - 15 15 19 6,3 10800 25400 24 3,24 110 85 0,005
UTL 150 - 16 16 20 6,3 10000 25400 27 3,42 105 85 0,006
UTL 150 - 17 17 21 6,3 9600 25400 30 3,51 105 85 0,006
UTL 150 - 18 18 22 6,3 9150 25400 32 3,61 100 80 0,007
UTL 150 - 19 19 24 6,3 12500 36000 49 5,22 140 110 0,007
UTL 150 - 20 20 25 6,3 12000 36000 53 5,33 135 105 0,009
UTL 150 - 22 22 26 6,3 9000 36000 66 6 135 115 0,007
UTL 150 - 24 24 28 6,3 8400 36000 73 6,13 130 110 0,008
UTL 150 - 25 25 30 6,3 10000 36000 72 5,77 115 95 0,009
UTL 150 - 28 28 32 6,3 7500 36000 88 6,33 115 100 0,01
UTL 150 - 30 30 35 6,3 8600 36000 91 6,08 100 85 0,011
UTL 150 - 32 32 36 6,3 7900 45000 131 8,24 130 115 0,011
UTL 150 - 35 35 40 7 10000 54000 171 9,77 125 110 0,016
UTL 150 - 36 36 42 7 11700 54000 169 9,39 115 100 0,019
UTL 150 - 38 38 44 7 11000 54000 181 9,55 110 95 0,021
UTL 150 - 40 40 45 8 13900 66000 231 11,57 115 105 0,021
UTL 150 - 42 42 48 8 15550 66000 235 11,22 110 95 0,026
UTL 150 - 45 45 52 10 28300 99000 353 15,71 105 95 0,045
UTL 150 - 48 48 55 10 24700 132000 572 23,84 155 135 0,045
UTL 150 - 50 50 57 10 23600 132000 602 24,08 150 130 0,045
UTL 150 - 55 55 62 10 21700 132000 670 24,35 140 125 0,049
UTL 150 - 56 56 64 12 29500 157200 790 28,2 130 115 0,07
UTL 150 - 60 60 68 12 27500 157200 860 28,6 125 110 0,07
UTL 150 - 63 63 71 12 26500 157200 910 28,8 120 105 0,08
UTL 150 - 65 65 73 12 25500 157200 950 29,2 115 100 0,09
UTL 150 - 70 70 79 14 31000 209600 1380 39,4 125 110 0,115
UTL 150 - 71 71 80 14 31000 209600 1400 39,4 120 110 0,11
UTL 150 - 75 75 84 14 34700 209600 1450 38,6 115 100 0,12
UTL 150 - 80 80 91 17 48000 290000 2200 55 125 105 0,21
UTL 150 - 85 85 96 17 45500 305000 2400 56,4 120 105 0,21
UTL 150 - 90 90 101 17 43600 320000 2730 60,5 120 105 0,22
UTL 150 - 95 95 106 17 41300 330000 3050 64,2 120 110 0,23
UTL 150 - 100 100 114 21 61000 445000 4200 84 120 105 0,39

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
