600 Plus

SHRİNK DİSK

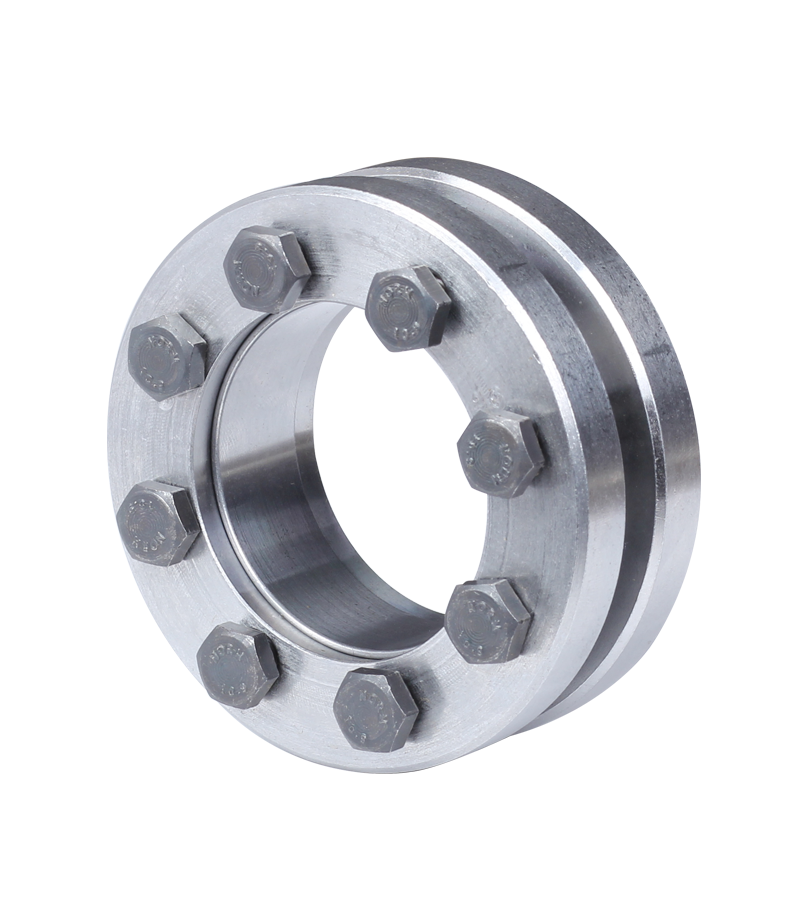

600-601-602 Plus ; iki konik yanak, bir iç çember ve DIN 931 normlarına uygun bağlantı elemanlarından oluşmaktadır.

Düşük tork gerektiren yerlerde (UTL 600) , yüksek tork gerektiren yerlerde (UTL 601), orta ve yüksek tork gerektiren yerlerde (UTL 602) uygulanması önerilir.

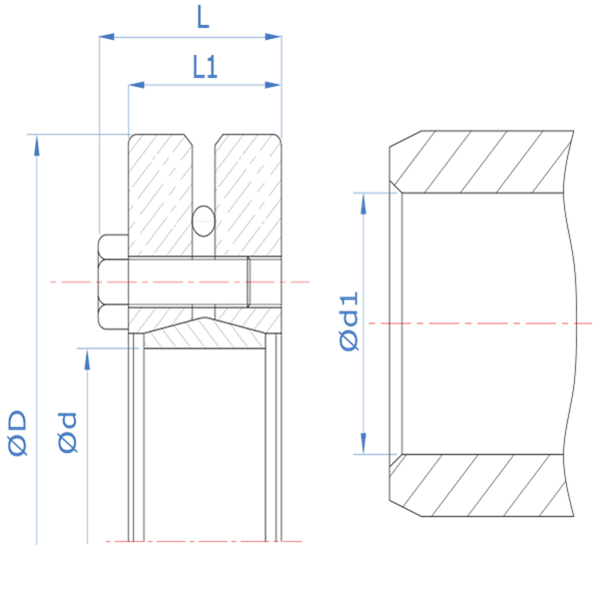

h8 Tolerans - Rt≤16µm

d İç çap

D Dış çap

D1 Fatura çapı

L Toplam uzunluk

L1 Civata hariç uzunluk

L2 Yüzey temas uz.

Ma Vida sıkma döndürme momenti

Mt Aktarılan Max Döndürme Momenti (Fass=0 kN)

Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm)

Ph Göbek çapına temas basıncı

Ps Mile temas basıncı

Sipariş Kodu / Code	Ölçüler / Dimensions					Bağlantı elemanları / Tightening screws		Başarımlar / Performances				Ağırlık / Weight kg
	d1	d	D	L1	L	DIN 931		Ma	Mt	Fass	Ps
	mm	mm	mm	mm	mm	Ad.	10.9 TİP	Nm	Nm	kN	N/mm²
600 Plus - 24	19	24	50	18	22	6	M5	4	200	21	151	0,20
	20								250	25	176
	21								310	30	202
600 Plus - 30	24	30	60	20	24	7	M5	4	310	26	127	0,30
	25								370	30	144
	26								440	34	160
600 Plus - 36	28	36	72	22	26	5	M6	12	720	51	188	0,40
	30								910	61	214
	31								940	60	210
600 Plus - 44	34	44	80	24	28	7	M6	12	1.160	68	180	0,60
	35								1.290	73	192
	36								1.420	79	204
600 Plus - 50	38	50	90	26	30	8	M6	12	1.440	75	161	0,80
	40								1.730	86	179
	42								2.050	97	199
600 Plus - 55	42	55	100	29	33	8	M6	12	1.580	75	137	1,10
	45								2.030	90	160
	48								2.550	100	184
600 Plus - 62	48	62	110	29	33	10	M6	12	2.550	100	167	1,30
	50								2.910	110	181
	52								3.090	110	182
600 Plus - 68	50	68	115	29	33	10	M6	12	2.350	90	135	1,4
	55								2.970	100	151
	60								4.060	130	185
600 Plus - 75	55	75	138	31	36,5	7	M8	30	3.370	120	147	1,7
	60								4.540	150	176
	65								5.880	180	206
600 Plus - 80	60	80	145	31	36,5	7	M8	30	3.890	120	142	1,9
	65								5.100	150	168
	70								6.470	180	196
600 Plus - 85	60	85	155	38	43,5	10	M8	30	5.180	170	156	3,5
	65								6.690	200	180
	70								8.400	240	205
600 Plus - 90	65	90	155	38	43,5	10	M8	30	5.910	180	152	3,3
	70								7.470	210	174
	75								9.200	240	196
600 Plus - 95	65	95	170	43	48,5	12	M8	30	6.400	190	144	3,8
	70								8.100	230	164
	75								10.000	260	184
600 Plus - 100	70	100	170	43	48,5	12	M8	30	7.300	200	141	4,7
	75								9.000	240	158
	80								11.000	270	177

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
