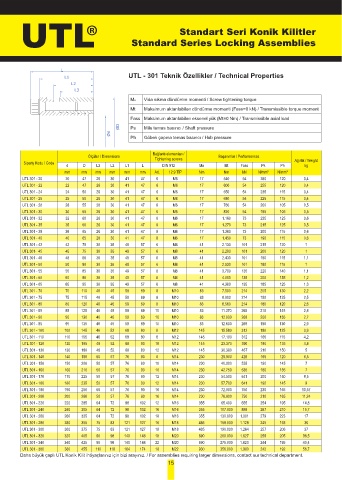

UTL Standard Series Locking Assemblies

Standart Seri Konik Kilitler

L
L1 UTL - 301 Teknik Özellikler / Technical Properties
L2
L3
Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD Ps Mile temas basıncı / Shaft pressure
Ød
Ph Göbek çapına temas basıncı / Hub pressure

Ölçüler / Dimensions Bağlantı elemanları / Başarımlar / Performances
Tightening screws
Sipariş Kodu / Code Ağırlık / Weight
d D L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph kg
mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 301 - 20 20 47 26 30 41 47 6 M6 17 540 54 280 120 0,4
UTL 301 - 22 22 47 26 30 41 47 6 M6 17 600 54 255 120 0,4
UTL 301 - 24 24 50 26 30 41 47 6 M6 17 650 54 235 115 0,4
UTL 301 - 25 25 50 26 30 41 47 6 M6 17 680 54 225 115 0,4
UTL 301 - 28 28 55 26 30 41 47 6 M6 17 760 54 200 105 0,5
UTL 301 - 30 30 55 26 30 41 47 6 M6 17 820 54 185 105 0,5
UTL 301 - 32 32 60 26 30 41 47 8 M6 17 1.160 73 235 125 0,6
UTL 301 - 35 35 60 26 30 41 47 8 M6 17 1.270 73 215 125 0,5
UTL 301 - 38 38 65 26 30 41 47 8 M6 17 1.380 73 200 115 0,6
UTL 301 - 40 40 65 26 30 41 47 8 M6 17 1.450 73 190 115 0,6
UTL 301 - 42 42 75 30 35 49 57 6 M8 41 2.130 101 215 120 1
UTL 301- 45 45 75 30 35 49 57 6 M8 41 2.280 101 200 120 1
UTL 301 - 48 48 80 30 35 49 57 6 M8 41 2.430 101 190 115 1,1
UTL 301 - 50 50 80 30 35 49 57 6 M8 41 2.530 101 180 115 1
UTL 301 - 55 55 85 30 35 49 57 8 M8 41 3.700 135 220 140 1,1
UTL 301 - 60 60 90 30 35 49 57 8 M8 41 4.000 135 200 135 1,2
UTL 301 - 65 65 95 30 35 49 57 8 M8 41 4.380 135 185 125 1,3
UTL 301 - 70 70 110 40 45 59 69 8 M10 83 7.500 214 205 130 2,2
UTL 301 - 75 75 115 40 45 59 69 8 M10 83 8.000 214 190 125 2,5
UTL 301 - 80 80 120 40 45 59 69 8 M10 83 8.560 214 180 120 2,6
UTL 301 - 85 85 125 40 45 59 69 10 M10 83 11.370 268 210 145 2,8
UTL 301 - 90 90 130 40 45 59 69 10 M10 83 12.000 268 200 135 2,7
UTL 301 - 95 95 135 40 45 59 69 10 M10 83 12.600 268 190 130 2,9
UTL 301 - 100 100 145 46 52 68 80 8 M12 145 15.580 312 180 125 3,9
UTL 301 - 110 110 155 46 52 68 80 8 M12 145 17.100 312 165 115 4,2
UTL 301 - 120 120 165 46 52 68 80 10 M12 145 23.370 390 190 135 4,8
UTL 301 - 130 130 180 46 52 68 80 12 M12 145 30.380 467 210 150 5
UTL 301 - 140 140 190 50 57 76 90 8 M14 230 29.900 428 165 120 6,5
UTL 301 - 150 150 200 50 57 76 90 10 M14 230 40.000 535 190 145 7
UTL 301 - 160 160 210 50 57 76 90 10 M14 230 42.750 535 180 135 7
UTL 301 - 170 170 225 50 57 76 90 12 M14 230 54.500 641 200 150 8,5
UTL 301 - 180 180 235 50 57 76 90 12 M14 230 57.700 641 190 145 9
UTL 301 - 190 190 250 50 57 76 90 16 M14 230 72.000 750 230 165 10,57
UTL 301 - 200 200 260 50 57 76 90 16 M14 230 76.000 750 210 165 11,24
UTL 301 - 220 220 285 64 72 98 102 12 M16 355 65.400 655 254 195 14,8
UTL 301 - 240 240 305 64 72 98 102 16 M16 355 107.000 888 267 210 15,7
UTL 301 - 260 260 325 64 72 98 102 18 M16 355 130.000 1.001 279 223 17
UTL 301 - 280 280 355 75 83 121 127 16 M18 485 158.000 1.128 245 193 36
UTL 301 - 300 300 375 75 83 121 127 18 M18 485 190.000 1.264 257 206 37
UTL 301 - 320 320 405 90 98 140 148 18 M20 690 260.000 1.627 259 205 38,5
UTL 301 - 340 340 425 90 98 140 148 22 M20 690 275.000 1.620 244 195 40,4
UTL 301 - 360 360 455 110 118 164 174 18 M22 930 356.000 1.980 242 192 56,7
Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
