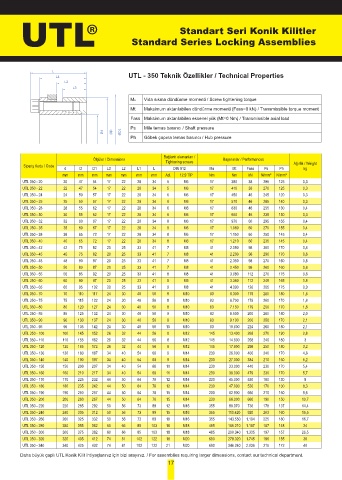

Page 17 - UTL

UTL Standard Series Locking Assemblies

Standart Seri Konik Kilitler

L
L1 UTL - 350 Teknik Özellikler / Technical Properties
L2
L3

MA Vida sıkma döndürme momenti / Screw tightening torque
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
Ps Mile temas basıncı / Shaft pressure
Ød ØD ØD1
Ph Göbek çapına temas basıncı / Hub pressure

Ölçüler / Dimensions Bağlantı elemanları / Başarımlar / Performances
Tightening screws
Sipariş Kodu / Code Ağırlık / Weight
d D D1 L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph kg
mm mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 350 - 20 20 47 54 17 22 28 34 5 M6 17 380 38 295 125 0,3
UTL 350 - 22 22 47 54 17 22 28 34 5 M6 17 410 38 270 125 0,3
UTL 350 - 24 24 50 57 17 22 28 34 6 M6 17 450 46 245 120 0,3
UTL 350 - 25 25 50 57 17 22 28 34 6 M6 17 570 46 285 140 0,3
UTL 350 - 28 28 55 62 17 22 28 34 6 M6 17 630 46 255 130 0,4
UTL 350 - 30 30 55 62 17 22 28 34 6 M6 17 660 46 235 130 0,3
UTL 350 - 32 32 60 67 17 22 28 34 8 M6 17 970 60 295 155 0,4
UTL 350 - 35 35 60 67 17 22 28 34 8 M6 17 1.060 60 270 155 0,4
UTL 350 - 38 38 65 72 17 22 28 34 8 M6 17 1.150 60 250 145 0,4
UTL 350 - 40 40 65 72 17 22 28 34 8 M6 17 1.210 60 235 145 0,4
UTL 350 - 42 42 75 82 20 25 33 41 7 M8 41 2.050 98 300 170 0,8
UTL 350 - 45 45 75 82 20 25 33 41 7 M8 41 2.200 98 290 170 0,6
UTL 350 - 48 48 80 87 20 25 33 41 7 M8 41 2.350 98 270 160 0,8
UTL 350 - 50 50 80 87 20 25 33 41 7 M8 41 2.450 98 260 160 0,8
UTL 350 - 55 55 85 92 20 25 33 41 8 M8 41 3.080 112 270 175 0.8
UTL 350 - 60 60 90 97 20 25 33 41 8 M8 41 3.360 112 245 165 0.8
UTL 350 - 65 65 95 102 20 25 33 41 9 M8 41 4.090 126 255 175 0,9
UTL 350 - 70 70 110 117 24 30 40 50 8 M10 83 6.300 179 280 180 1,8
UTL 350 - 75 75 115 122 24 30 40 50 8 M10 83 6.700 179 260 170 1,8
UTL 350 - 80 80 120 127 24 30 40 50 8 M10 83 7.150 179 250 170 1,8
UTL 350 - 85 85 125 132 24 30 40 50 9 M10 83 8.500 200 260 180 2,0
UTL 350 - 90 90 130 137 24 30 40 50 9 M10 83 9.100 200 250 170 2,1
UTL 350 - 95 95 135 142 24 30 40 50 10 M10 83 10.600 224 260 180 2,1
UTL 350 - 100 100 145 152 26 32 44 56 8 M12 145 13.400 268 270 190 2,8
UTL 350 - 110 110 155 162 26 32 44 56 8 M12 145 14.600 268 240 180 3
UTL 350 - 120 120 165 172 26 32 44 56 9 M12 145 17.900 298 250 180 3,2
UTL 350 - 130 130 180 187 34 40 54 66 9 M14 230 26.000 400 240 170 4,8
UTL 350 - 140 140 190 197 34 40 54 68 9 M14 230 27.000 384 210 150 5,2
UTL 350 - 150 150 200 207 34 40 54 68 10 M14 230 33.000 440 230 170 5,4
UTL 350 - 160 160 210 217 34 40 54 68 11 M14 230 38.000 479 230 170 5,7
UTL 350 - 170 170 225 232 44 50 64 78 12 M14 230 45.000 530 180 130 8
UTL 350 - 180 180 235 242 44 50 64 78 12 M14 230 47.000 530 170 130 8,3
UTL 350 - 190 190 250 257 44 50 64 78 15 M14 230 62.900 660 210 150 9,6
UTL 350 - 200 200 260 267 44 50 64 78 15 M14 230 66.000 660 190 150 10,7
UTL 350 - 220 220 285 292 50 56 73 89 12 M16 355 80.970 736 178 137 14,4
UTL 350 - 240 240 305 312 50 56 73 89 15 M16 355 110.420 920 203 160 15,5
UTL 350 - 260 260 325 332 50 56 73 89 18 M16 355 143.550 1.104 225 180 16,7
UTL 350 - 280 280 355 362 60 66 85 103 16 M18 485 166.210 1.187 187 148 24
UTL 350 - 300 300 375 382 60 66 85 103 18 M18 485 200.340 1.335 197 157 26,5
UTL 350 - 320 320 405 412 74 81 102 122 18 M20 690 279.320 1.745 196 155 38
UTL 350 - 340 340 425 432 74 81 102 122 21 M20 690 346.240 2.036 215 172 40
Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
