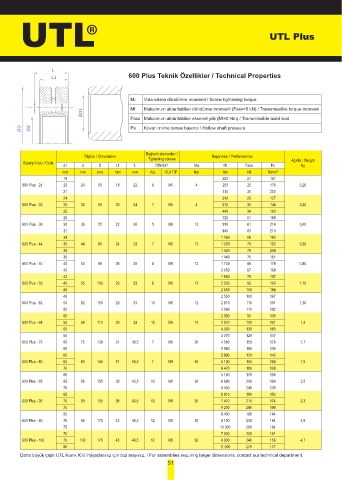

UTL UTL Plus

L
L1 600 Plus Teknik Özellikler / Technical Properties

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Ød1
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD Ød Ps Kovan miline temas basıncı / Hollow shaft pressure

Ölçüler / Dimensions Bağlantı elemanları / Başarımlar / Performances
Tightening screws
Sipariş Kodu / Code d1 d D L1 L DIN 931 Ma Mt Fass Ps Ağırlık / Weight
kg
mm mm mm mm mm Ad. 10.9 TİP Nm Nm kN N/mm²
19 200 21 151
600 Plus - 24 20 24 50 18 22 6 M5 4 250 25 176 0,20
21 310 30 202
24 310 26 127
600 Plus - 30 25 30 60 20 24 7 M5 4 370 30 144 0,30
26 440 34 160
28 720 51 188
600 Plus - 36 30 36 72 22 26 5 M6 12 910 61 214 0,40
31 940 60 210
34 1 160 68 180
600 Plus - 44 35 44 80 24 28 7 M6 12 1 290 73 192 0,60
36 1 420 79 204
38 1 440 75 161
600 Plus - 50 40 50 90 26 30 8 M6 12 1 730 86 179 0,80
42 2 050 97 199
42 1 580 75 137
600 Plus - 55 45 55 100 29 33 8 M6 12 2 030 90 160 1,10
48 2 550 100 184
48 2 550 100 167
600 Plus - 62 50 62 110 29 33 10 M6 12 2 910 110 181 1,30
52 3 090 110 182
50 2 350 90 135
600 Plus - 68 55 68 115 29 33 10 M6 12 2 970 100 151 1,4
60 4 060 130 185
55 3 370 120 147
600 Plus - 75 60 75 138 31 36,5 7 M8 30 4 540 150 176 1,7
65 5 880 180 206
60 3 890 120 142
600 Plus - 80 65 80 145 31 36,5 7 M8 30 5 100 150 168 1,9
70 6 470 180 196
60 5 180 170 156
600 Plus - 85 65 85 155 38 43,5 10 M8 30 6 690 200 180 3,5
70 8 400 240 205
65 5 910 180 152
600 Plus - 90 70 90 155 38 43,5 10 M8 30 7 470 210 174 3,3
75 9 200 240 196
65 6 400 190 144
600 Plus - 95 70 95 170 43 48,5 12 M8 30 8 100 230 164 3,8
75 10 000 260 184
70 7 300 200 141
600 Plus - 100 75 100 170 43 48,5 12 M8 30 9 000 240 158 4,7
80 11 000 270 177
Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
