UTL UTL Plus

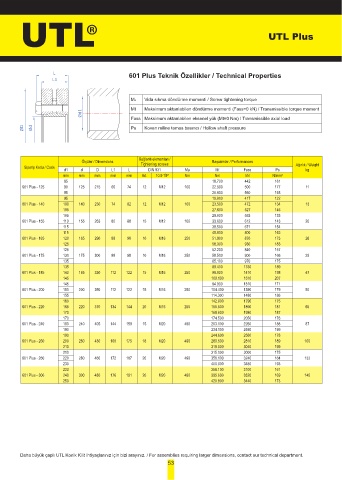

L 601 Plus Teknik Özellikler / Technical Properties
L1

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Ød1
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD Ød Ps Kovan miline temas basıncı / Hollow shaft pressure

Ölçüler / Dimensions Bağlantı elemanları / Başarımlar / Performances
Tightening screws
Sipariş Kodu / Code d1 d D L1 L DIN 931 Ma Mt Fass Ps Ağırlık / Weight
kg
mm mm mm mm mm Ad. 10.9 TİP Nm Nm kN N/mm²
85 18.700 442 161
601 Plus - 125 90 125 215 66 74 12 M12 100 22.500 500 177 11
95 26.600 560 193
95 19.800 417 122
601 Plus - 140 100 140 230 74 82 12 M12 100 23.500 472 134 13
105 27.600 527 146
105 29.000 553 133
601 Plus - 155 110 155 263 80 88 15 M12 100 33.600 612 143 20
115 38.500 671 154
115 45.800 800 163
601 Plus - 165 120 165 290 88 98 10 M16 250 51.900 870 173 26
125 58.300 930 183
125 52.200 840 157
601 Plus - 175 130 175 300 88 98 10 M16 250 58.500 900 166 29
135 65.100 970 175
135 89.400 1330 189
601 Plus - 185 140 185 330 112 122 15 M16 250 99.000 1410 198 47
145 109.100 1510 207
145 94.900 1310 171
601 Plus - 200 150 200 350 112 122 15 M16 250 104.400 1390 179 50
155 114.300 1480 186
160 142.900 1790 175
601 Plus - 220 165 220 370 134 144 20 M16 250 155.500 1890 181 65
170 168.600 1980 187
170 174.500 2050 176
601 Plus - 240 180 240 405 144 159 15 M20 490 203.100 2260 188 87
190 234.100 2460 199
190 244.600 2580 178
601 Plus - 260 200 260 430 160 175 18 M20 490 280.500 2810 189 100
210 319.000 3040 199
210 315.000 3000 175
601 Plus - 280 220 280 460 172 187 20 M20 490 356.100 3240 184 132
230 400.000 3480 193
230 356.100 3100 161
601 Plus - 300 240 300 485 176 191 20 M20 490 395.600 3320 169 140
250 420.800 3440 173

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
