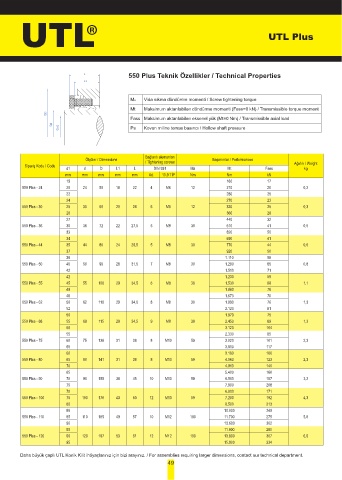

Page 49 - UTL

UTL UTL Plus

550 Plus Teknik Özellikler / Technical Properties
L
L1

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
ØD
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
d1 Ø Ps Kovan miline temas basıncı / Hollow shaft pressure
bØ

Bağlantı elemanları
Ölçüler / Dimensions / Tightening screws Başarımlar / Performances
Sipariş Kodu / Code Ağırlık / Weight
d1 d D L1 L DIN 931 Ma Mt Fass kg
mm mm mm mm mm Ad. 10.9 TİP Nm Nm kN
19 160 17
550 Plus - 24 20 24 50 18 22 4 M6 12 210 20 0,2
22 280 25
24 270 23
550 Plus - 30 25 30 60 20 24 6 M6 12 320 25 0,3
26 360 28
27 440 32
550 Plus - 36 30 36 72 22 27,5 5 M8 30 610 41 0,5
33 820 50
34 690 41
550 Plus - 44 35 44 80 24 29,5 5 M8 30 770 44 0,6
37 920 50
38 1.110 58
550 Plus - 50 40 50 90 26 31,5 7 M8 30 1.290 65 0,8
42 1.510 71
42 1.230 59
550 Plus - 55 45 55 100 29 34,5 8 M8 30 1.530 68 1,1
48 1.860 78
48 1.670 70
550 Plus - 62 50 62 110 29 34,5 8 M8 30 1.890 76 1,3
52 2.120 81
50 1.870 75
550 Plus - 68 55 68 115 29 34,5 9 M8 30 2.450 89 1,3
60 3.120 104
55 2.330 85
550 Plus - 75 60 75 138 31 38 8 M10 59 3.020 101 2,3
65 3.810 117
60 3.190 106
550 Plus - 80 65 80 141 31 38 8 M10 59 4.060 123 2,3
70 4.910 140
65 5.400 166
550 Plus - 90 70 90 155 38 45 10 M10 59 6.500 187 3,2
75 7.800 208
70 6.000 171
550 Plus - 100 75 100 170 43 50 12 M10 59 7.200 192 4,3
80 8.500 213
80 10.000 249
550 Plus - 110 85 110 185 49 57 10 M12 100 11.700 275 5,8
90 13.600 302
85 11.900 280
550 Plus - 120 90 120 197 53 61 12 M12 100 13.800 307 6,9
95 15.900 334

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
