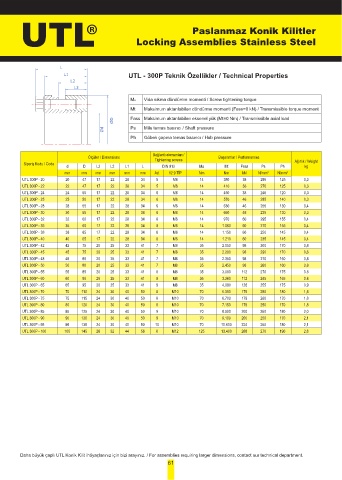

Page 61 - UTL

UTL Locking Assemblies Stainless Steel

Paslanmaz Konik Kilitler

L
L1 UTL - 300P Teknik Özellikler / Technical Properties
L2
L3

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
ØD Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
Ød Ps Mile temas basıncı / Shaft pressure
Ph Göbek çapına temas basıncı / Hub pressure

Bağlantı elemanları /
Ölçüler / Dimensions Tightening screws Başarımlar / Performances
Sipariş Kodu / Code d D L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph Ağırlık / Weight
kg
mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 300P - 20 20 47 17 22 28 34 5 M6 14 380 38 295 125 0,3
UTL 300P - 22 22 47 17 22 28 34 5 M6 14 410 38 270 125 0,3
UTL 300P - 24 24 50 17 22 28 34 6 M6 14 450 38 245 120 0,3
UTL 300P - 25 25 50 17 22 28 34 6 M6 14 570 46 285 140 0,3
UTL 300P - 28 28 55 17 22 28 34 6 M6 14 630 46 255 130 0,4
UTL 300P - 30 30 55 17 22 28 34 6 M6 14 660 46 235 130 0,3
UTL 300P - 32 32 60 17 22 28 34 8 M6 14 970 60 295 155 0,4
UTL 300P - 35 35 60 17 22 28 34 8 M6 14 1.060 60 270 155 0,4
UTL 300P - 38 38 65 17 22 28 34 8 M6 14 1.150 60 250 145 0,4
UTL 300P - 40 40 65 17 22 28 34 8 M6 14 1.210 60 235 145 0,4
UTL 300P - 42 42 75 20 25 33 41 7 M8 35 2.050 98 300 170 0,8
UTL 300P - 45 45 75 20 25 33 41 7 M8 35 2.200 98 290 170 0,6
UTL 300P - 48 48 80 20 25 33 41 7 M8 35 2.350 98 270 160 0,8
UTL 300P - 50 50 80 20 25 33 41 7 M8 35 2.450 98 260 160 0,8
UTL 300P - 55 55 85 20 25 33 41 8 M8 35 3.080 112 270 175 0.8
UTL 300P - 60 60 90 20 25 33 41 8 M8 35 3.360 112 245 165 0.8
UTL 300P - 65 65 95 20 25 33 41 9 M8 35 4.090 126 255 175 0,9
UTL 300P - 70 70 110 24 30 40 50 8 M10 70 6.300 179 280 180 1,8
UTL 300P - 75 75 115 24 30 40 50 8 M10 70 6.700 179 260 170 1,8
UTL 300P - 80 80 120 24 30 40 50 8 M10 70 7.150 179 250 170 1,8
UTL 300P - 85 85 125 24 30 40 50 9 M10 70 8.500 200 260 180 2,0
UTL 300P - 90 90 130 24 30 40 50 9 M10 70 9.100 200 250 170 2,1
UTL 300P - 95 95 135 24 30 40 50 10 M10 70 10.600 224 260 180 2,1
UTL 300P - 100 100 145 26 32 44 56 8 M12 125 13.400 268 270 190 2,8

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
