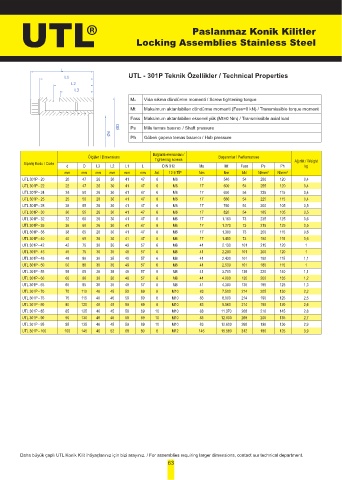

Page 63 - UTL

UTL Locking Assemblies Stainless Steel

Paslanmaz Konik Kilitler

L
L1 UTL - 301P Teknik Özellikler / Technical Properties
L2
L3
Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD Ps Mile temas basıncı / Shaft pressure
Ød
Ph Göbek çapına temas basıncı / Hub pressure

Ölçüler / Dimensions Bağlantı elemanları / Başarımlar / Performances
Tightening screws
Sipariş Kodu / Code Ağırlık / Weight
d D L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph kg
mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 301P - 20 20 47 26 30 41 47 6 M6 17 540 54 280 120 0,4
UTL 301P - 22 22 47 26 30 41 47 6 M6 17 600 54 255 120 0,4
UTL 301P - 24 24 50 26 30 41 47 6 M6 17 650 54 235 115 0,4
UTL 301P - 25 25 50 26 30 41 47 6 M6 17 680 54 225 115 0,4
UTL 301P - 28 28 55 26 30 41 47 6 M6 17 760 54 200 105 0,5
UTL 301P - 30 30 55 26 30 41 47 6 M6 17 820 54 185 105 0,5
UTL 301P - 32 32 60 26 30 41 47 8 M6 17 1.160 73 235 125 0,6
UTL 301P - 35 35 60 26 30 41 47 8 M6 17 1.270 73 215 125 0,5
UTL 301P - 38 38 65 26 30 41 47 8 M6 17 1.380 73 200 115 0,6
UTL 301P - 40 40 65 26 30 41 47 8 M6 17 1.450 73 190 115 0,6
UTL 301P - 42 42 75 30 35 49 57 6 M8 41 2.130 101 215 120 1
UTL 301P- 45 45 75 30 35 49 57 6 M8 41 2.280 101 200 120 1
UTL 301P - 48 48 80 30 35 49 57 6 M8 41 2.430 101 190 115 1,1
UTL 301P - 50 50 80 30 35 49 57 6 M8 41 2.530 101 180 115 1
UTL 301P - 55 55 85 30 35 49 57 8 M8 41 3.700 135 220 140 1,1
UTL 301P - 60 60 90 30 35 49 57 8 M8 41 4.000 135 200 135 1,2
UTL 301P - 65 65 95 30 35 49 57 8 M8 41 4.380 135 185 125 1,3
UTL 301P - 70 70 110 40 45 59 69 8 M10 83 7.500 214 205 130 2,2
UTL 301P - 75 75 115 40 45 59 69 8 M10 83 8.000 214 190 125 2,5
UTL 301P - 80 80 120 40 45 59 69 8 M10 83 8.560 214 180 120 2,6
UTL 301P - 85 85 125 40 45 59 69 10 M10 83 11.370 268 210 145 2,8
UTL 301P - 90 90 130 40 45 59 69 10 M10 83 12.000 268 200 135 2,7
UTL 301P - 95 95 135 40 45 59 69 10 M10 83 12.600 268 190 130 2,9
UTL 301P - 100 100 145 46 52 68 80 8 M12 145 15.580 312 180 125 3,9

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
