UTL Şirink Diskler

Shrink Discs

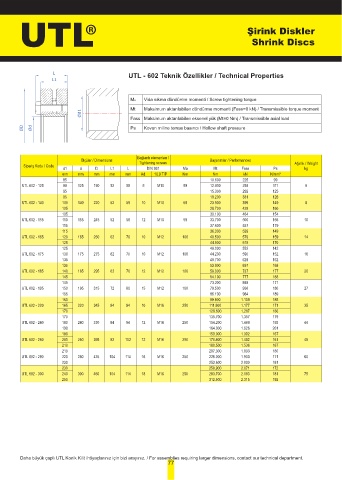

L UTL - 602 Teknik Özellikler / Technical Properties
L1

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Ød1
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD Ød Ps Kovan miline temas basıncı / Hollow shaft pressure

Ölçüler / Dimensions Bağlantı elemanları / Başarımlar / Performances
Sipariş Kodu / Code Tightening screws Ağırlık / Weight
d1 d D L1 L DIN 931 Ma Mt Fass Ps kg
mm mm mm mm mm Ad. 10.9 TİP Nm Nm kN N/mm²
85 10.600 225 99
UTL 602 - 125 90 125 190 52 59 8 M10 59 12.800 258 111 6
95 15.300 292 125
95 18.200 331 126
UTL 602 - 140 100 140 220 52 59 10 M10 59 23.900 399 149 8
105 26.700 428 160
105 30.100 464 154
UTL 602 - 155 110 155 245 52 59 12 M10 59 33.700 500 166 10
115 37.600 537 179
115 36.300 539 149
UTL 602 - 165 120 165 260 62 70 10 M12 100 40.500 579 159 14
125 44.800 619 170
125 40.000 552 142
UTL 602 - 175 130 175 275 62 70 10 M12 100 44.200 590 152 16
135 48.700 629 162
135 53.900 697 168
UTL 602 - 185 140 185 295 62 70 12 M12 100 58.900 737 177 20
145 64.100 777 188
145 73.300 889 171
UTL 602 - 195 150 195 315 72 80 15 M12 100 79.500 936 180 27
155 86.100 984 189
160 99.800 1.109 185
UTL 602 - 220 165 220 345 84 94 10 M16 250 111.800 1.177 171 35
170 128.600 1.287 186
170 135.700 1.357 179
UTL 602 - 240 180 240 370 84 94 12 M16 250 154.200 1.469 193 44
190 164.000 1.526 201
190 153.000 1.392 167
UTL 602 - 260 200 260 395 92 102 12 M16 250 170.400 1.482 161 48
210 180.500 1.536 167
210 207.300 1.803 180
UTL 602 - 280 220 280 425 104 114 16 M16 250 228.300 1.903 171 60
230 253.600 2.030 181
230 258.900 2.071 172
UTL 602 - 300 240 300 460 104 114 18 M16 250 283.700 2.183 181 75
250 312.500 2.315 192

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
