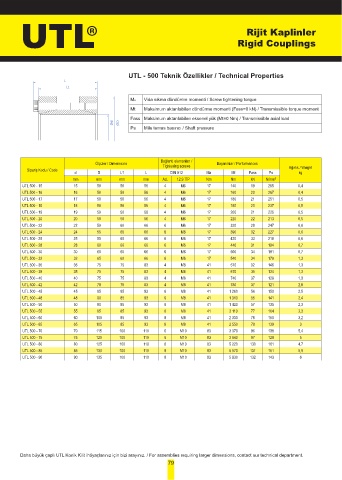

Page 79 - UTL

UTL Rigid Couplings

Rijit Kaplinler

UTL - 500 Teknik Özellikler / Technical Properties
L
L1

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
Ød ØD
Ps Mile temas basıncı / Shaft pressure

Bağlantı elemanları /
Ölçüler / Dimensions Tightening screws Başarımlar / Performances
Sipariş Kodu / Code d D L1 L DIN 912 Ma Mt Fass Ps Ağırlık / Weight
kg
mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm²
UTL 500 - 15 15 50 50 56 4 M6 17 140 19 285 0,4
UTL 500 - 16 16 50 50 56 4 M6 17 160 20 267 0,4
UTL 500 - 17 17 50 50 56 4 M6 17 180 21 251 0,5
UTL 500 - 18 18 50 50 56 4 M6 17 180 20 237 0,5
UTL 500 - 19 19 50 50 56 4 M6 17 200 21 225 0,5
UTL 500 - 20 20 50 50 56 4 M6 17 220 22 213 0,5
UTL 500 - 22 22 50 60 66 6 M6 17 320 29 247 0,6
UTL 500 - 24 24 55 60 66 6 M6 17 390 32 227 0,6
UTL 500 - 25 25 55 60 66 6 M6 17 420 33 218 0,6
UTL 500 - 28 28 60 60 66 6 M6 17 440 31 194 0,7
UTL 500 - 30 30 60 60 66 6 M6 17 500 34 181 0,7
UTL 500 - 32 32 65 60 66 6 M6 17 540 34 170 1,3
UTL 500 - 35 35 75 75 83 4 M8 41 570 32 146 1,3
UTL 500 - 38 38 75 75 83 4 M8 41 670 35 134 1,3
UTL 500 - 40 40 75 75 83 4 M8 41 740 37 128 1,3
UTL 500 - 42 42 78 75 83 4 M8 41 780 37 121 2,8
UTL 500 - 45 45 85 85 93 6 M8 41 1 260 56 150 2,5
UTL 500 - 48 48 90 85 93 6 M8 41 1 310 55 141 2,4
UTL 500 - 50 50 90 85 93 6 M8 41 1 420 57 135 2,3
UTL 500 - 55 55 95 85 93 8 M8 41 2 110 77 164 3,3
UTL 500 - 60 60 100 85 93 8 M8 41 2 330 78 150 3,2
UTL 500 - 65 65 105 85 93 8 M8 41 2 550 78 139 3
UTL 500 - 70 70 115 100 110 6 M10 83 3 370 96 138 5,4
UTL 500 - 75 75 120 100 110 6 M10 83 3 640 97 128 5
UTL 500 - 80 80 125 100 110 8 M10 83 5 220 130 161 4,7
UTL 500 - 85 85 130 100 110 8 M10 83 5 570 131 151 5,9
UTL 500 - 90 90 135 100 110 8 M10 83 5 930 132 143 6

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
