UTL Mini Series

Mini Seri

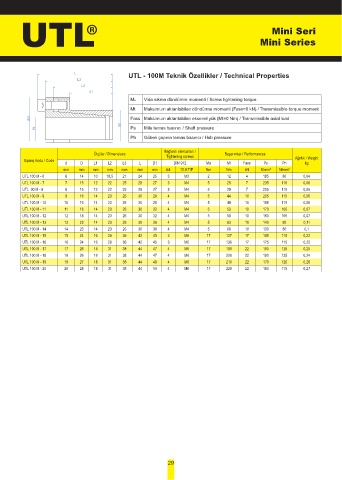

L UTL - 100M Teknik Özellikler / Technical Properties
L3
L2
L1
Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
ØD1 Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD
Ød Ps Mile temas basıncı / Shaft pressure
Ph Göbek çapına temas basıncı / Hub pressure

Bağlantı elemanları /
Ölçüler / Dimensions Tightening screws Başarımlar / Performances
Sipariş Kodu / Code d D L1 L2 L3 L D1 DIN 912 Ma Mt Fass Ps Ph Ağırlık / Weight
kg
mm mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 100 M - 6 6 14 10 18,5 21 24 25 3 M3 2 12 4 185 80 0,04
UTL 100 M - 7 7 15 12 22 25 29 27 3 M4 5 25 7 235 110 0,06
UTL 00 M - 8 8 15 12 22 25 29 27 3 M4 5 29 7 205 110 0,05
UTL 100 M - 9 9 16 14 23 26 30 28 4 M4 5 44 10 205 115 0,06
UTL 100 M - 10 10 16 14 23 26 30 28 4 M4 5 49 10 185 115 0,06
UTL 100 M - 11 11 18 14 23 26 30 32 4 M4 5 53 10 170 105 0,07
UTL 100 M - 12 12 18 14 23 26 30 32 4 M4 5 58 10 160 105 0,07
UTL 100 M - 13 13 23 14 23 26 30 38 4 M4 5 63 10 140 80 0,11
UTL 100 M - 14 14 23 14 23 26 30 38 4 M4 5 68 10 130 80 0,1
UTL 100 M - 15 15 24 16 29 36 42 45 3 M6 17 127 17 185 115 0,22
UTL 100 M - 16 16 24 16 29 36 42 45 3 M6 17 136 17 175 115 0,22
UTL 100 M - 17 17 26 18 31 38 44 47 4 M6 17 180 22 190 125 0,25
UTL 100 M - 18 18 26 18 31 38 44 47 4 M6 17 200 22 180 125 0,24
UTL 100 M - 19 19 27 18 31 38 44 49 4 M6 17 210 22 170 120 0,26
UTL 100 M - 20 20 28 18 31 38 44 50 4 M6 17 220 22 160 115 0,27

29
