UTL Konik Kilit Sistemleri / Locking Assemblies
Mini Seri

Mini Series

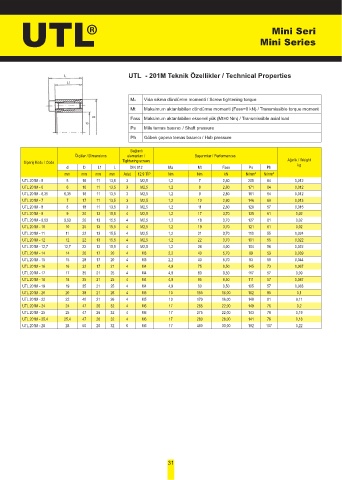

UTL - 201M Teknik Özellikler / Technical Properties

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
Ps Mile temas basıncı / Shaft pressure
Ph Göbek çapına temas basıncı / Hub pressure

Bağlantı
Ölçüler / Dimensions elemanları / Başarımlar / Performances
Sipariş Kodu / Code Tightening screws Ağırlık / Weight
kg
d D L1 L DIN 912 Ma Mt Fass Ps Ph
mm mm mm mm Adet 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 201M - 5 5 16 11 13,5 3 M2,5 1,2 7 2,80 205 64 0,012
UTL 201M - 6 6 16 11 13,5 3 M2,5 1,2 8 2,80 171 64 0,012
UTL 201M - 6,35 6,35 16 11 13,5 3 M2,5 1,2 9 2,80 161 64 0,012
UTL 201M - 7 7 17 11 13,5 3 M2,5 1,2 10 2,80 146 60 0,013
UTL 201M - 8 8 18 11 13,5 3 M2,5 1,2 11 2,80 128 57 0,015
UTL 201M - 9 9 20 13 15,5 4 M2,5 1,2 17 3,70 135 61 0,02
UTL 201M - 9,53 9,53 20 13 15,5 4 M2,5 1,2 18 3,70 127 61 0,02
UTL 201M - 10 10 20 13 15,5 4 M2,5 1,2 19 3,70 121 61 0,02
UTL 201M - 11 11 22 13 15,5 4 M2,5 1,2 21 3,70 110 55 0,024
UTL 201M - 12 12 22 13 15,5 4 M2,5 1,2 22 3,70 101 55 0,022
UTL 201M - 12,7 12,7 22 13 15,5 4 M2,5 1,2 24 4,00 104 56 0,022
UTL 201M - 14 14 26 17 20 4 M3 2,2 40 5,70 99 53 0,039
UTL 201M - 15 15 28 17 20 4 M3 2,2 43 5,70 93 50 0,044
UTL 201M - 16 16 32 17 21 4 M4 4,9 75 9,50 145 73 0,067
UTL 201M - 17 17 35 21 25 4 M4 4,9 80 9,50 117 57 0,09
UTL 201M - 18 18 35 21 25 4 M4 4,9 85 9,50 111 57 0,087
UTL 201M - 19 19 35 21 25 4 M4 4,9 90 9,50 105 57 0,083
UTL 201M - 20 20 38 21 26 4 M5 10 155 16,00 162 85 0,1
UTL 201M - 22 22 40 21 26 4 M5 10 170 16,00 148 81 0,11
UTL 201M - 24 24 47 26 32 4 M6 17 265 22,00 149 76 0,2
UTL 201M - 25 25 47 26 32 4 M6 17 275 22,00 143 76 0,19
UTL 201M - 25,4 25,4 47 26 32 4 M6 17 280 28,00 141 76 0,18
UTL 201M - 28 28 50 26 32 6 M6 17 460 33,00 192 107 0,22
