UTL Mini Series

Mini Seri

L

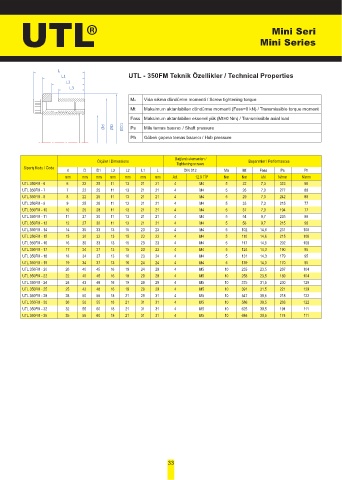

L1 UTL - 350FM Teknik Özellikler / Technical Properties
L2
L3

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
Ød ØD ØD1 Ps Mile temas basıncı / Shaft pressure
Ph Göbek çapına temas basıncı / Hub pressure

Bağlantı elemanları /
Ölçüler / Dimensions Tightening screws Başarımlar / Performances
Sipariş Kodu / Code d D D1 L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph
mm mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm N/mm
UTL 350FM - 6 6 22 25 11 13 21 21 4 M4 5 22 7,3 323 88
UTL 350FM - 7 7 22 25 11 13 21 21 4 M4 5 26 7,3 277 88
UTL 350FM - 8 8 22 25 11 13 21 21 4 M4 5 29 7,3 242 88
UTL 350FM - 9 9 25 28 11 13 21 21 4 M4 5 33 7,3 215 77
UTL 350FM - 10 10 25 28 11 13 21 21 4 M4 5 37 7,3 194 77
UTL 350FM - 11 11 27 30 11 13 21 21 4 M4 5 54 9,7 235 96
UTL 350FM - 12 12 27 30 11 13 21 21 4 M4 5 58 9,7 215 96
UTL 350FM - 14 14 30 33 13 15 23 23 4 M4 5 102 14,6 231 108
UTL 350FM - 15 15 30 33 13 15 23 23 4 M4 5 110 14,6 215 108
UTL 350FM - 16 16 30 33 13 15 23 23 4 M4 5 117 14,6 202 108
UTL 350FM - 17 17 34 37 13 15 23 23 4 M4 5 124 14,3 190 95
UTL 350FM - 18 18 34 37 13 16 23 24 4 M4 5 131 14,3 179 95
UTL 350FM - 19 19 34 37 13 16 24 24 4 M4 5 139 14,3 170 95
UTL 350FM - 20 20 40 45 16 19 24 29 4 M5 10 235 23,5 207 104
UTL 350FM - 22 22 40 45 16 19 29 29 4 M5 10 258 23,5 189 104
UTL 350FM - 24 24 43 48 16 19 29 29 4 M5 10 375 31,5 230 129
UTL 350FM - 25 25 43 48 16 19 29 29 4 M5 10 391 31,5 221 129
UTL 350FM - 28 28 50 55 18 21 29 31 4 M5 10 547 39,5 218 122
UTL 350FM - 30 30 50 55 18 21 31 31 4 M5 10 586 39,5 203 122
UTL 350FM - 32 32 55 60 18 21 31 31 4 M5 10 625 39,5 191 111
UTL 350FM - 35 35 55 60 18 21 31 31 4 M5 10 684 39,5 174 111

33
