UTL Mini Series

Mini Seri

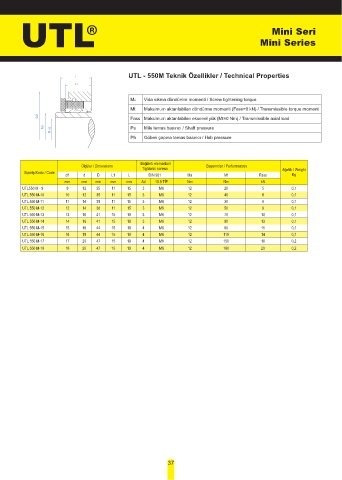

UTL - 550M Teknik Özellikler / Technical Properties
L
L 1

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
ØD Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
d1 Ø Ps Mile temas basıncı / Shaft pressure
bØ
Ph Göbek çapına temas basıncı / Hub pressure

Ölçüler / Dimensions Bağlantı elemanları/ Başarımlar / Performances
Tightenin screws
Sipariş Kodu / Code Ağırlık / Weight
d1 d D L1 L DIN 931 Ma Mt Fass Kg
mm mm mm mm mm Ad 10.9 TİP Nm Nm kN
UTL550 M - 9 9 12 35 11 15 3 M6 12 20 5 0,1
UTL 550 M-10 10 12 35 11 15 3 M6 12 40 8 0,1
UTL 550 M-11 11 14 38 11 15 3 M6 12 30 6 0,1
UTL 550 M-12 12 14 38 11 15 3 M6 12 50 9 0,1
UTL 550 M-13 13 16 41 15 19 3 M6 12 70 10 0,1
UTL 550 M-14 14 16 41 15 19 3 M6 12 90 13 0,1
UTL 550 M-15 15 18 44 15 19 4 M6 12 80 11 0,1
UTL 550 M-16 16 18 44 15 19 4 M6 12 110 14 0,1
UTL 550 M-17 17 20 47 15 19 4 M6 12 150 18 0,2
UTL 550 M-18 18 20 47 15 19 4 M6 12 180 20 0,2

37
