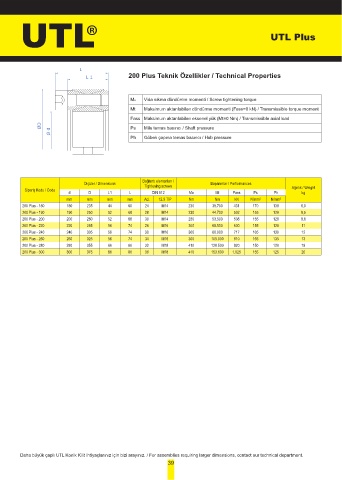

Page 39 - UTL

UTL UTL Plus

L
L1 L 1 200 Plus Teknik Özellikler / Technical Properties
L

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD Ps Mile temas basıncı / Shaft pressure
Ø d
Ph Göbek çapına temas basıncı / Hub pressure

Bağlantı elemanları /
Ölçüler / Dimensions Tightening screws Başarımlar / Performances
Sipariş Kodu / Code d D L1 L DIN 912 Ma Mt Fass Ps Ph Ağırlık / Weight
kg
mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
200 Plus - 180 180 235 44 60 24 M14 230 38.700 431 170 130 6,0
200 Plus - 190 190 250 52 68 28 M14 230 44.700 502 155 120 8,5
200 Plus - 200 200 260 52 68 30 M14 230 53.500 538 155 120 8,6
200 Plus - 220 220 285 56 74 26 M16 300 68.500 630 155 120 11
200 Plus - 240 240 305 56 74 30 M16 300 86.000 717 165 130 12
200 Plus - 260 260 325 56 74 34 M16 300 105.000 810 165 135 13
200 Plus - 280 280 355 66 86 32 M18 410 128.500 920 150 120 19
200 Plus - 300 300 375 66 86 36 M18 410 153.600 1.025 155 125 20

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
