UTL UTL Plus

L

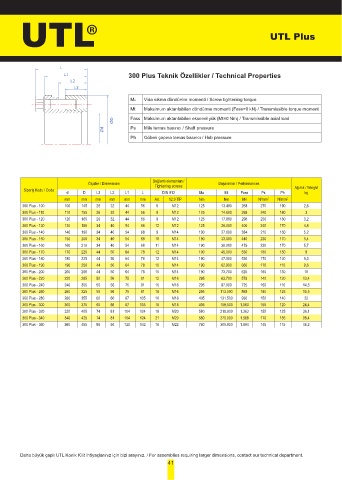

L1 300 Plus Teknik Özellikler / Technical Properties
L2
L3

Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
ØD Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
Ød Ps Mile temas basıncı / Shaft pressure
Ph Göbek çapına temas basıncı / Hub pressure

Bağlantı elemanları /
Ölçüler / Dimensions Tightening screws Başarımlar / Performances
Sipariş Kodu / Code d D L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph Ağırlık / Weight
kg
mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
300 Plus - 100 100 145 26 32 44 56 8 M12 125 13.400 268 270 190 2,8
300 Plus - 110 110 155 26 32 44 56 8 M12 125 14.600 268 240 180 3
300 Plus - 120 120 165 26 32 44 56 9 M12 125 17.900 298 250 180 3,2
300 Plus - 130 130 180 34 40 54 66 12 M12 125 26.000 400 240 170 4,8
300 Plus - 140 140 190 34 40 54 68 9 M14 190 27.000 384 210 150 5,2
300 Plus - 150 150 200 34 40 54 68 10 M14 190 33.000 440 230 170 5,4
300 Plus - 160 160 210 34 40 54 68 11 M14 190 38.000 479 230 170 5,7
300 Plus - 170 170 225 44 50 64 78 12 M14 190 45.000 530 180 130 8
300 Plus - 180 180 235 44 50 64 78 12 M14 190 47.000 530 170 130 8,3
300 Plus - 190 190 250 44 50 64 78 15 M14 190 62.900 660 170 115 9,6
300 Plus - 200 200 260 44 50 64 78 15 M14 190 73.700 625 160 130 10
300 Plus - 220 220 285 50 56 75 91 12 M16 295 63.700 579 140 120 13,4
300 Plus - 240 240 305 50 56 75 91 15 M16 295 87.000 725 160 110 14,3
300 Plus - 260 260 325 50 56 75 91 18 M16 295 113.000 869 180 125 15,5
300 Plus - 280 280 355 60 66 87 105 16 M18 405 131.500 930 150 140 22
300 Plus - 300 300 375 60 66 87 105 18 M18 405 158.500 1.060 155 120 24,4
300 Plus - 320 320 405 74 81 104 124 18 M20 580 218.000 1.363 155 125 36,1
300 Plus - 340 340 425 74 81 104 124 21 M20 580 270.000 1.588 170 135 38,4
300 Plus - 360 360 455 86 94 120 142 18 M22 780 305.000 1.694 145 115 46,2

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
