Page 43 - UTL
P. 43
UTL UTL Plus
L

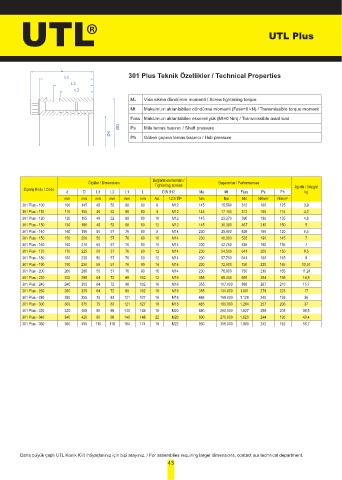

L1 301 Plus Teknik Özellikler / Technical Properties
L2
L3
Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD Ps Mile temas basıncı / Shaft pressure
Ød
Ph Göbek çapına temas basıncı / Hub pressure
Ölçüler / Dimensions Bağlantı elemanları / Başarımlar / Performances
Tightening screws
Sipariş Kodu / Code Ağırlık / Weight
d D L3 L2 L1 L DIN 912 Ma Mt Fass Ps Ph kg
mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
301 Plus - 100 100 145 46 52 68 80 8 M12 145 15.580 312 180 125 3,9
301 Plus - 110 110 155 46 52 68 80 8 M12 145 17.100 312 165 115 4,2
301 Plus - 120 120 165 46 52 68 80 10 M12 145 23.370 390 190 135 4,8
301 Plus - 130 130 180 46 52 68 80 12 M12 145 30.380 467 210 150 5
301 Plus - 140 140 190 50 57 76 90 8 M14 230 29.900 428 165 120 6,5
301 Plus - 150 150 200 50 57 76 90 10 M14 230 40.000 535 190 145 7
301 Plus - 160 160 210 50 57 76 90 10 M14 230 42.750 535 180 135 7
301 Plus - 170 170 225 50 57 76 90 12 M14 230 54.500 641 200 150 8,5
301 Plus - 180 180 235 50 57 76 90 12 M14 230 57.700 641 190 145 9
301 Plus - 190 190 250 50 57 76 90 16 M14 230 72.000 750 230 165 10,57
301 Plus - 200 200 260 50 57 76 90 16 M14 230 76.000 750 210 165 11,24
301 Plus - 220 220 285 64 72 98 102 12 M16 355 65.400 655 254 195 14,8
301 Plus - 240 240 305 64 72 98 102 16 M16 355 107.000 888 267 210 15,7
301 Plus - 260 260 325 64 72 98 102 18 M16 355 130.000 1.001 279 223 17
301 Plus - 280 280 355 75 83 121 127 16 M18 485 158.000 1.128 245 193 36
301 Plus - 300 300 375 75 83 121 127 18 M18 485 190.000 1.264 257 206 37
301 Plus - 320 320 405 90 98 140 148 18 M20 690 260.000 1.627 259 205 38,5
301 Plus - 340 340 425 90 98 140 148 22 M20 690 275.000 1.620 244 195 40,4
301 Plus - 360 360 455 110 118 164 174 18 M22 930 356.000 1.980 242 192 56,7
Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
