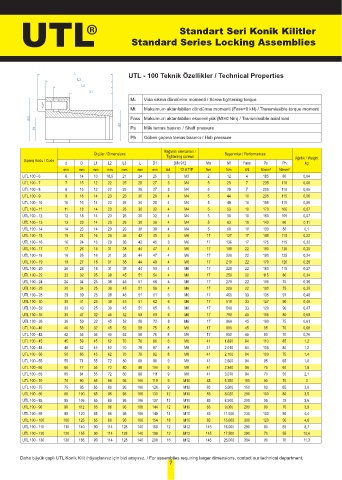

UTL Standard Series Locking Assemblies

Standart Seri Konik Kilitler

L UTL - 100 Teknik Özellikler / Technical Properties
L3
L2
L1
Vida sıkma döndürme momenti / Screw tightening torque
MA
Mt Maksimum aktarılabilen döndürme momenti (Fass=0 kN) / Transmissible torque moment
ØD1 Fass Maksimum aktarılabilen eksenel yük (Mt=0 Nm) / Transmissible axial load
ØD
Ød Ps Mile temas basıncı / Shaft pressure
Ph Göbek çapına temas basıncı / Hub pressure

Bağlantı elemanları /
Ölçüler / Dimensions Tightening screws Başarımlar / Performances
Sipariş Kodu / Code d D L1 L2 L3 L D1 DIN 912 Ma Mt Fass Ps Ph Ağırlık / Weight
kg
mm mm mm mm mm mm mm Ad. 12.9 TİP Nm Nm kN N/mm² N/mm²
UTL 100 - 6 6 14 10 18,5 21 24 25 3 M3 2 12 4 185 80 0,04
UTL 100 - 7 7 15 12 22 25 29 27 3 M4 5 25 7 235 110 0,06
UTL 100 - 8 8 15 12 22 25 29 27 3 M4 5 29 7 205 110 0,05
UTL 100 - 9 9 16 14 23 26 30 28 4 M4 5 44 10 205 115 0,06
UTL 100 - 10 10 16 14 23 26 30 28 4 M4 5 49 10 185 115 0,06
UTL 100 - 11 11 18 14 23 26 30 32 4 M4 5 53 10 170 105 0,07
UTL 100 - 12 12 18 14 23 26 30 32 4 M4 5 58 10 160 105 0,07
UTL 100 - 13 13 23 14 23 26 30 38 4 M4 5 63 10 140 80 0,11
UTL 100 - 14 14 23 14 23 26 30 38 4 M4 5 68 10 130 80 0,1
UTL 100 - 15 15 24 16 29 36 42 45 3 M6 17 127 17 185 115 0,22
UTL 100 - 16 16 24 16 29 36 42 45 3 M6 17 136 17 175 115 0,22
UTL 100 - 17 17 26 18 31 38 44 47 4 M6 17 180 22 190 125 0,25
UTL 100 - 18 18 26 18 31 38 44 47 4 M6 17 200 22 180 125 0,24
UTL 100 - 19 19 27 18 31 38 44 49 4 M6 17 210 22 170 120 0,26
UTL 100 - 20 20 28 18 31 38 44 50 4 M6 17 220 22 160 115 0,27
UTL 100 - 22 22 32 25 38 45 51 54 4 M6 17 250 22 115 80 0,34
UTL 100 - 24 24 34 25 38 45 51 56 4 M6 17 270 22 105 75 0,36
UTL 100 - 25 25 34 25 38 45 51 56 4 M6 17 280 22 100 75 0,35
UTL 100 - 28 28 39 25 38 45 51 61 6 M6 17 465 33 135 97 0,48
UTL 100 - 30 30 41 25 38 45 51 62 6 M6 17 510 33 127 90 0,48
UTL 100 - 32 32 43 25 38 45 51 65 6 M6 17 540 33 120 90 0,47
UTL 100 - 35 35 47 32 45 52 58 69 6 M6 17 790 45 105 80 0,58
UTL 100 - 38 38 50 32 45 52 58 72 8 M6 17 860 45 100 75 0,61
UTL 100 - 40 40 53 32 45 52 58 75 8 M6 17 900 45 95 70 0,68
UTL 100 - 42 42 55 35 45 52 58 78 8 M6 17 950 45 90 70 0,76
UTL 100 - 45 45 59 45 62 70 78 86 8 M8 41 1.890 84 110 85 1,2
UTL 100 - 48 48 62 45 62 70 78 87 8 M8 41 2.010 84 105 80 1,2
UTL 100 - 50 50 65 45 62 70 78 92 8 M8 41 2.100 84 100 75 1,4
UTL 100 - 55 55 71 55 72 80 88 98 9 M8 41 2.600 94 85 65 1,6
UTL 100 - 60 60 77 55 72 80 88 104 9 M8 41 2.840 94 75 60 1,8
UTL 100 - 65 65 84 55 72 80 88 111 9 M8 41 3.070 94 70 55 2,1
UTL 100 - 70 70 90 65 86 96 106 119 9 M10 83 5.250 150 90 70 3
UTL 100 - 75 75 95 65 86 96 106 126 9 M10 83 5.600 150 80 65 3,0
UTL 100 - 80 80 100 65 86 96 106 131 12 M10 83 8.020 200 100 80 3,5
UTL 100 - 85 85 106 65 86 96 106 137 12 M10 83 8.500 200 95 75 3,6
UTL 100 - 90 90 112 65 86 96 106 144 12 M10 83 9.000 200 90 75 3,9
UTL 100 - 95 95 120 65 86 96 106 149 14 M10 83 11.000 230 100 80 4,4
UTL 100 - 100 100 125 65 86 96 106 154 18 M10 83 15.000 300 120 95 4,6
UTL 100 - 110 110 140 90 114 128 140 180 12 M12 145 16.000 290 80 65 8,7
UTL 100 - 120 120 155 90 114 128 140 198 12 M12 145 17.500 290 70 55 10,6
UTL 100 - 130 130 165 90 114 128 140 208 16 M12 145 25.000 384 90 70 11,3

Daha büyük çaplı UTL Konik Kilit ihtiyaçlarınız için bizi arayınız. / For assemblies requiring larger dimensions, contact our technical department.
